Віброплити та вібротрамбовки: як вибрати?

Чим відрізняється віброплита від вібротрамбовки: як вибрати техніку для ущільнення ґрунту

Якість та рівномірність ущільнення насипної основи є фундаментальними етапами будь-якого капітального будівництва та благоустрою. Недостатньо ущільнений ґрунт із часом неминуче просідає під впливом власної маси та сезонних коливань ґрунтових вод, що призводить до руйнування фундаментів, появи тріщин у тротуарній плитці, провалів на парковках та передчасного зносу асфальтового покриття. Щоб виключити повітряні порожнини та створити монолітну основу, у сучасному будівництві застосовують спеціальну вібраційну та ударну техніку.

Головне завдання забудовника чи виконроба на етапі підготовки об'єкта — правильно вибрати між двома основними типами обладнання: віброплитою та вібротрамбовкою. Попри єдину кінцеву мету — підвищення щільності матеріалу — ці машини мають принципово різну фізику впливу на ґрунт, різну геометрію робочої підошви та розраховані під кардинально різні типи будівельних об'єктів. У цій статті ми детально розберемо інженерні відмінності між ними, будівельні та технологічні вимоги до матеріалів та підкажемо, на які характеристики звернути увагу перед покупкою.

Для яких завдань потрібне ущільнення ґрунту

Механічне ущільнення пошарових насипів є обов'язковою технологічною вимогою при зведенні більшості конструкцій. Головна мета цієї процедури — витіснення бульбашок повітря та надлишкової вологи з міжфракційного простору сипучих чи зв'язних матеріалів для досягнення нормативного коефіцієнта ущільнення відповідно до будівельних норм.

Вібраційна та ударна техніка застосовується під час виконання наступних будівельних операцій:

• Підготовка фундаментних основ: ущільнення піщано-щебеневої подушки під монолітні стрічкові, плитні або пальові фундаменти.
• Дорожнє та тротуарне будівництво: укладання тротуарної плитки, бруківки, відсипання під'їзних шляхів, парковок та підготовка основи під асфальтування.
• Інженерні комунікації: пошарове засипання та трамбування ґрунту у вузьких траншеях після прокладання водопроводу, каналізації, газопроводу чи силових кабелів.
• Зведення опорних споруд: ущільнення ґрунту навколо палів, закладання фундаментних стовпів, колодязів та опор парканів.
• Благоустрій та ландшафт: вирівнювання садових доріжок, спортивних майданчиків, внутрішніх дворів та підготовка основи під відмостку будинку.

Вибір відповідного агрегату залежить від просторових обмежень робочої зони та фізичних властивостей матеріалу, який ви плануєте ущільнювати.

Вибір починається з розміру та геометрії ділянки

Перш ніж порівнювати кінські сили чи вагу обладнання, необхідно оцінити геометричну конфігурацію об'єкта. Просторові габарити та наявність перешкод суворо визначають, який тип машин зможе фізично виконати роботу.

Масштаб та площа об'єкта ділять сфери застосування техніки на дві категорії:

• Відкриті площі та широкі смуги: великі майданчики під складські комплекси, парковки, широкі садові алеї, автодороги та піщано-щебеневі подушки великої площі. У таких умовах критично важлива висока швидкість проходження соток території, тому безальтернативним лідером є віброплита.
• Обмежені простори та вузькі зони: траншеї завширшки від 20 до 50 см, технологічні приямки, зони навколо колодязів, простори між закладеним фундаментом та стіною котловану, кути будівель. Широка віброплита там просто не поміститься або не зможе розвернутися, тому в таких зонах використовують виключно маневрену вібротрамбовку.

Ігнорування факторів геометрії ділянки призведе до того, що куплена техніка або простоюватиме через брак місця для розвороту, або змусить вас витрачати дні на обробку великого поля маленькою підошвою.

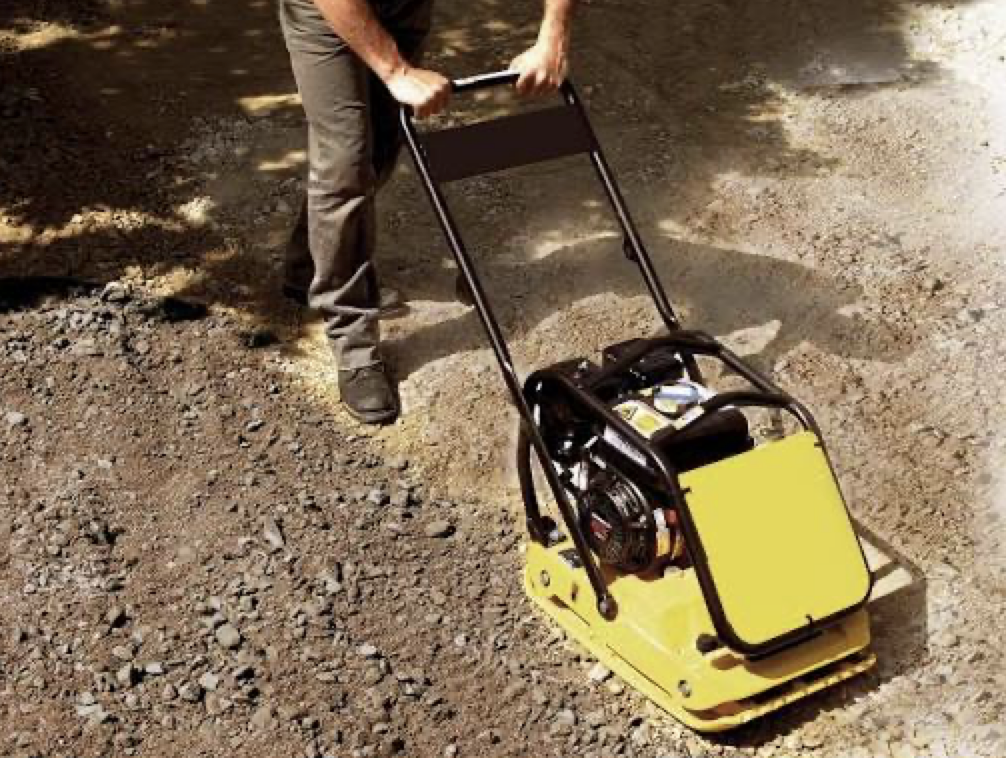

Як працює віброплита: фізика високочастотної вібрації

Віброплита — це самохідна або ручна машина, основними елементами якої є важка сталева чи чавунна робоча плита (основа) та встановлений на ній механічний вібратор (дебалансний ексцентрик), що приводиться в рух двигуном.

Принцип роботи віброплити базується на таких фізичних процесах:

• Двигун розганяє вал з ексцентриком до високих обертів, створюючи відцентрову силу.
• Відцентрова сила викликає високочастотні коливання плити (близько 4000–6000 коливань за хвилину).
• Вібрація передається на поверхню, змушуючи хаотичні часточки піску чи щебеню здійснювати мікропереміщення та щільно вкладатися у порожнини під дією маси машини та вібрації.

Головна перевага віброплити — поєднання високої частоти вібрації з великою площею контакту, що забезпечує ідеально рівну поверхню без хвильових деформацій.

Ключові експлуатаційні переваги віброплит:

• Висока продуктивність: швидкість переміщення досягає 15–25 метрів за хвилину, що дозволяє обробляти сотні квадратних метрів за зміну.
• Універсальність: можливість ущільнення будь-яких незв'язаних сипучих матеріалів та роботи по покладеній тротуарній плитці.
• Рівномірність площини: робоча поверхня плити формує гладкий шар без вибоїн.

Проте через велику площу плити питомий тиск на квадратний сантиметр у неї менший, ніж у трамбовки, що обмежує її застосування на в'язких глинистих ґрунтах.

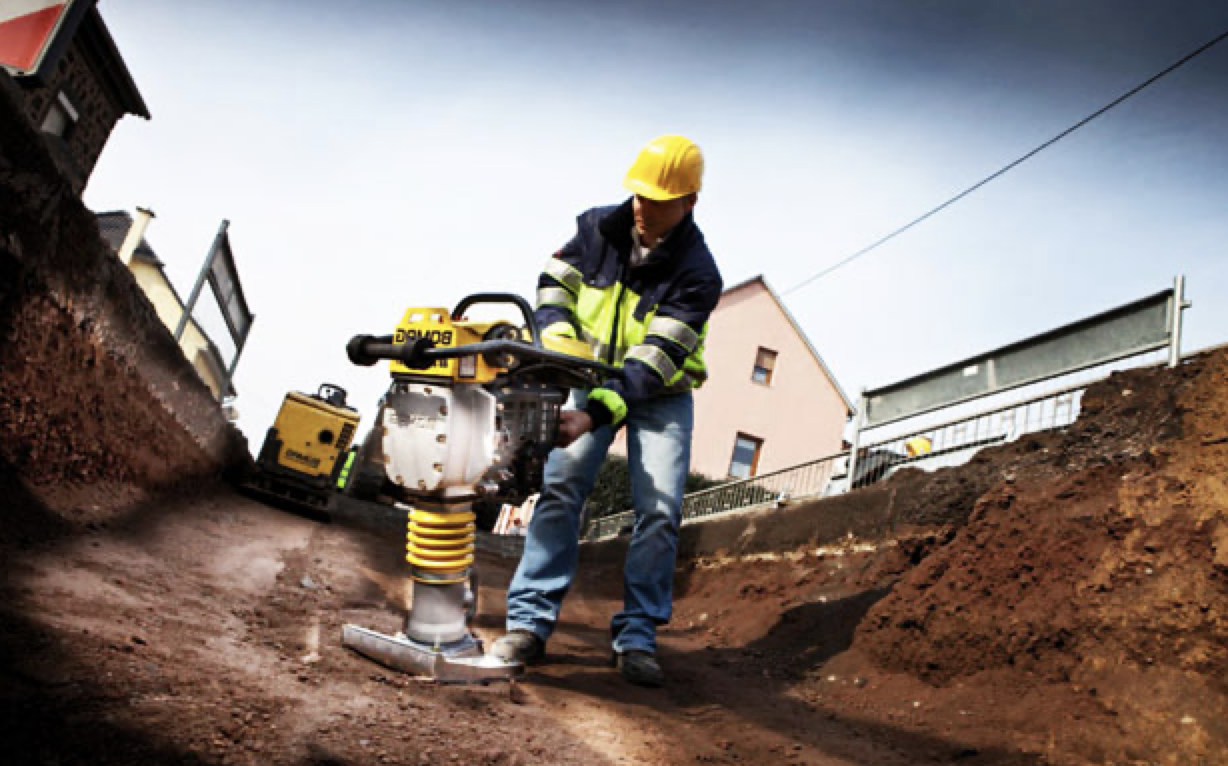

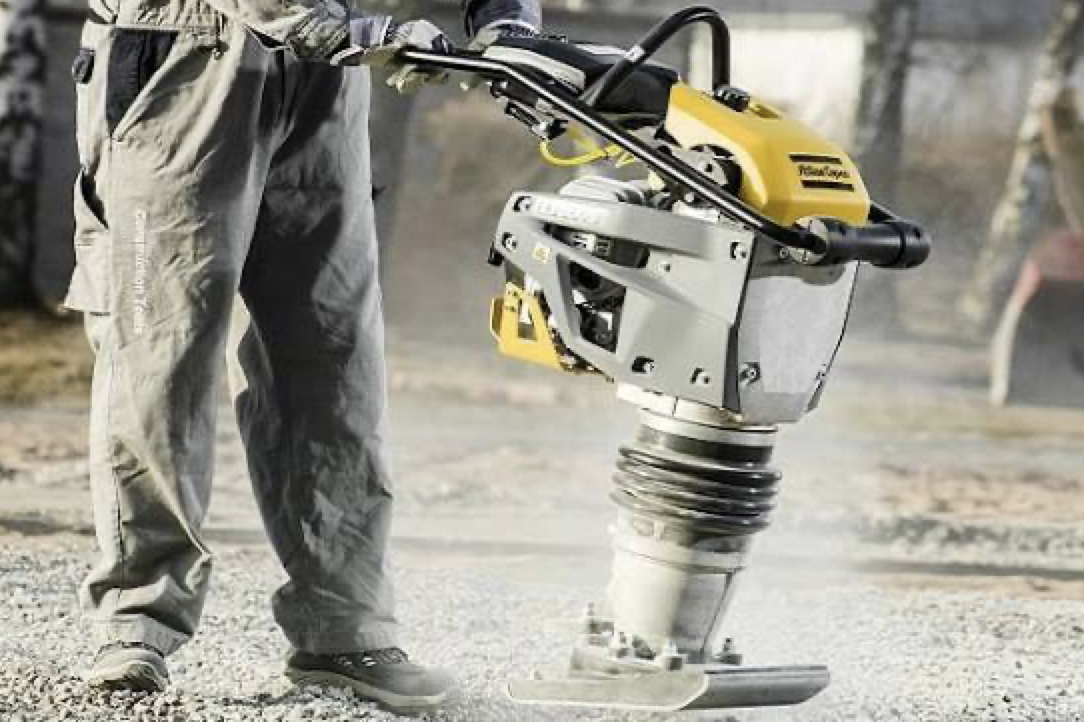

Як працює вібротрамбовка: фізика високоамплітудного удару

Вібротрамбовка має кардинально іншу конструктивну архітектуру. Її двигун розташований у верхній частині вузького вертикального корпусу, а крутний момент через редуктор і колінчастий вал стискає потужну внутрішню пружину, яка передає імпульс на компактну башмачну підошву.

Механіка роботи «віброноги» описується наступними чинниками:

• Машина не просто вібрує, а буквально здійснює серію ударів із відривом підошви від поверхні на висоту 40–80 мм.
• Частота ударів становить від 600 до 800 циклів за хвилину, але енергія кожного окремого удару є колосальною.
• Вся маса апарата (від 60 до 80 кг) у момент контакту з поверхнею концентрується на крихітній площі підошви.

Завдяки потужному точковому удару «вібронога» проштовхує та ущільнює ґрунт на значно більшу глибину, ніж легка чи середня віброплита.

Переваги використання вібротрамбовок:

• Глибоке пробивання: здатність ущільнювати важкі шари завтовшки до 50–70 см за один прохід.
• Феноменальна маневреність: вузька підошва дозволяє працювати у траншеях завширшки від 25 см.
• Робота зі зв'язними ґрунтами: єдиний тип обладнання, який ефективно трамбує липку глину та суглинки.

Основний мінус «віброноги» — низька площа одноразового покриття та потреба в значній фізичній силі оператора для утримання вертикального балансу апарата.

Сумарне порівняння: віброплита проти вібротрамбовки

Щоб наочно систематизувати відмінності між цими двома типами будівельної техніки, порівняємо їх за основними інженерними та експлуатаційними параметрами:

Розуміння цієї різниці виключає ситуацію, коли на ущільнення 10 соток піщаного пустиря виганяють трамбовку або намагаються пропхати плиту у 30-сантиметрову траншею під кабель.

Сумісність обладнання з будівельними матеріалами

Властивості матеріалу основи визначають, яка саме фізика впливу — вібрація чи удар — забезпечить досягнення максимальної щільності без руйнування фракцій.

Матеріали для віброплити (незв'язані сипучі середовища):

• Сухий та помірно вологий пісок: дрібні піщинки під дією високочастотної вібрації миттєво скидають тертя й вкладаються в моноліт.
• Щебінь та гравій різних фракцій (5–20 мм, 20–40 мм, 40–70 мм): вібрація змушує клиноподібні грані каміння проникати одна в одну.
• Відсів та піщано-гравійні суміші: ідеальне середовище для поверхневого ущільнення віброплитою.
• Тротуарна плитка та бруківка: прохід по вже викладеній плитці здійснюється віброплитою із застосуванням м'якого поліуретанового килимка.

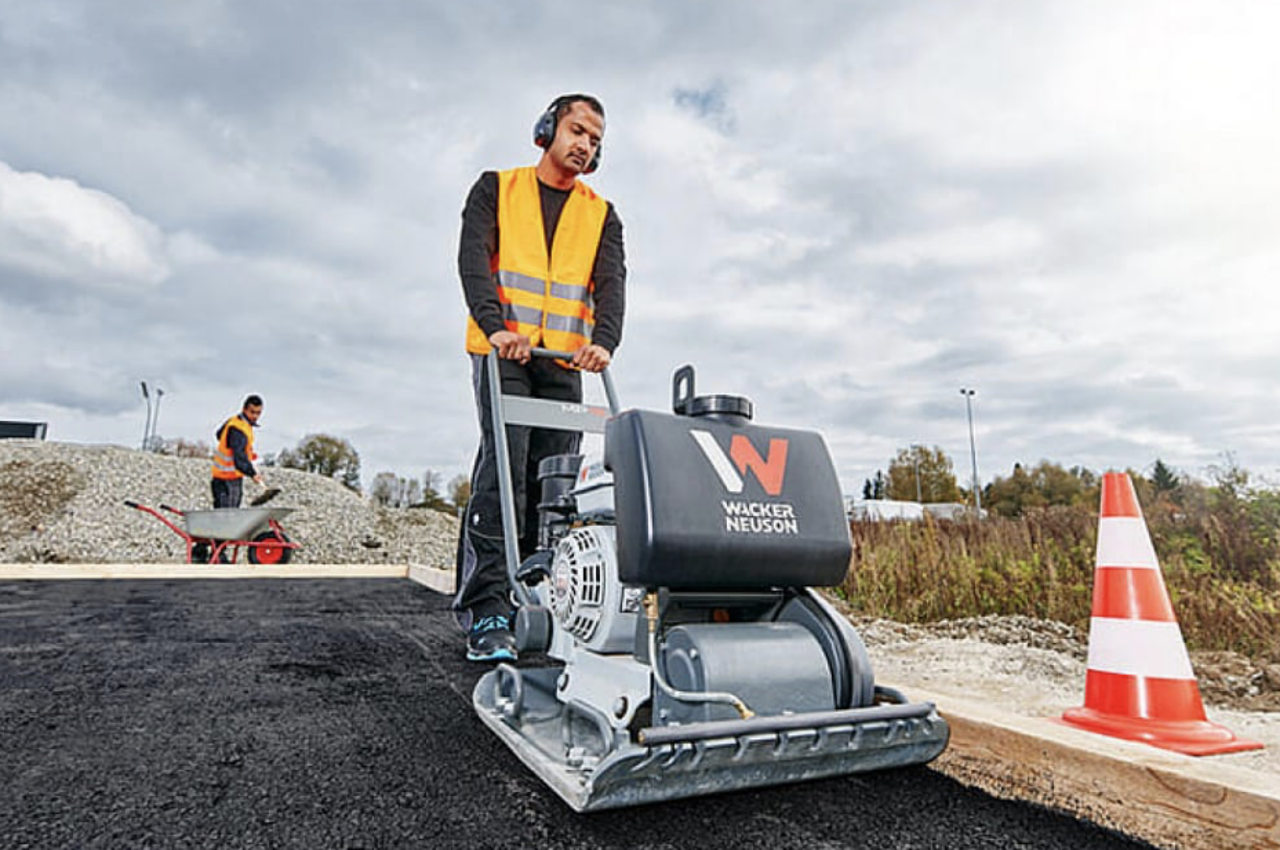

• Асфальт та асфальтобетонна крихта: ущільнюються легкими та середніми віброплитами обов'язково із застосуванням системи зрошення підошви водою (щоб гарячий битум не липнув до сталі).

Матеріали для вібротрамбовки (зв'язні та пластичні ґрунти):

• Глина та важкі суглинки: пластичні матеріали, на які вібрація майже не діє (вона лише пружинить у волозі). Потрібен потужний точковий удар «віброноги», щоб витіснити повітря та подолати зчеплення між частинками ґрунту.
• Вологий та мулистий ґрунт: засипки котлованів, де пісок змішаний із землею та глиною.
• Глибокі шари засипки: коли потрібно за один прохід пробити товстий шар ґрунту без його пошарового вирівнювання.

Правильний підбір техніки за типом матеріалу повністю гарантує дотримання будівельних норм та технологічних стандартів.

“Важливо (захист бруківки): Категорично заборонено працювати віброплитою по покладеній тротуарній плитці без демпферного поліуретанового килимка. Сталева підошва без поліуретанового килимка залишить на декоративній поверхні плитки чорні смуги, пошкодить краї та розіб'є верхній лицьовий шар.”

Ключові технічні характеристики для вибору

Під час вибору конкретної моделі зверніть увагу на фізичні параметри, які визначають сили та глибину пробивання.

Відцентрова сила (для віброплит)

Вимірюється в кілоньютонах і показує потужність вібраційного вузла:

• 10 – 15 кН: легкі плити (масою до 75–80 кг). Призначені для ущільнення піску, відсіву, підготовки основи під садові доріжки та укладання тротуарної плитки (глибина ущільнення до 15–20 см).
• 16 – 25 кН: універсальні середні плити (масою від 85 до 140 кг). Працюють зі щебенем середніх фракцій, ПГС, асфальтом та підготовкою основ під автопарковки та стрічкові фундаменти (глибина ущільнення до 30–40 см).
• Понад 30–60 кН: важкі та реверсивні плити (масою від 150 до 500+ кг). Професійна техніка для капітального дорожнього будівництва, здатна пробивати товсті шари щебеню великої фракції на глибину до 50–80 см.

Сила удару та енергія (для вібротрамбовок)

Характеризує потужність стрибка підошви «віброноги»:

• Для якісного ущільнення глини та засипки траншей сила удару трамбовки має становити не менше 10–18 кН, що при масі апарата в 60–80 кг забезпечує дуже високий локальний тиск під час удару, еквівалентний статичному пресу масою в 1.5–2 тонни.

Маса обладнання

Маса повинна суворо відповідати товщині та фракції матеріалу:

• Занадто легка плита (50 кг) по великому щебеню фракції 40–70 мм просто «підстрибуватиме», руйнуючи власну раму і не ущільнюючи каміння.
• Занадто важка плита (200 кг) на м'якому сухому піску може зариватися, створюючи хвилі замість рівної площини.

Прямохідна чи оеверсивна віброплита: тип трансмісії

За напрямком руху віброплити діляться на два принципово різних конструктивних класи, що позначається на їхній маневреності та ціні.

Порівняння типів переміщення:

• Прямохідні віброплити: рухаються лише вперед за рахунок направленого обертання одного ексцентрика зі швидкістю 15–25 м/хв. Щоб зробити другий прохід, апарат вагою 90 кг потрібно розвертати вручну за ручку. Це ідеальний та недорогий варіант для малих об'єктів, вузьких доріжок та майданчиків, де є простір для розвороту.
• Реверсивні віброплити: оснащені двома синхронними валами-ексцентриками з гідравлічним або механічним перемиканням фаз. Апарат здатний плавно рухатися як вперед, так і назад, а також працювати в режимі "ущільнення на місці". Це обов'язкова опція для важких машин (вагою від 140–150 кг і більше), які фізично неможливо розвернути руками у вузькій траншеї або під стіною будівлі.

Якщо ваша робоча зона обмежена підпірними стінами чи парканами, покупка реверсивної плити збереже сили бригади та прискорить процес у рази.

Двигун: бензиновий чи електричний?

Силова установка визначає рівень автономності будівельного майданчика та можливість проведення робіт всередині закритих приміщень.

Особливості моторних блоків:

• Бензинові 4-тактні двигуни: найпопулярніший варіант для професійного будівництва. Оснащуються повітряним охолодженням, датчиками рівня оливи (які вимикають мотор при небезпечному нахилі) та верхнім розташуванням клапанів (OHV). Забезпечують 100% автономність на будь-якій відстані від розеток.
• Електричні двигуни (220 В або 380 В): використовуються при реконструкції внутрішніх приміщень, підвалів, паркінгів та тунелів, де вихлопні гази бензинового мотора є небезпечними для здоров'я працівників. Вони тихіші, дешевші в обслуговуванні, але обмежені довжиною силового кабелю та вимагають наявності потужної електромережі або генератора.

Для зовнішніх дорожніх та фундаментальних робіт частіше обирають бензинові версії.

Технологія пошарового ущільнення: як уникнути просідання

Головна технологічна помилка початківців-будівельників — засипати в котлован або траншею відразу метровий шар піску чи щебеню і намагатися ущільнити його зверху навіть найпотужнішою машиною.

Правильний регламент пошарового трамбування:

• Товщина одного шару: засипайте матеріал шарами завтовшки не більше 15–20 см для легких плит та не більше 30–40 см для важких реверсивних плит чи вібротрамбовок.
• Зволоження піску: піщану подушку перед ущільненням обов'язково проливають водою до стану помірної вологості. Вода виступає в ролі мастила між піщинками, дозволяючи їм сідати максимально щільно. Увага: пісок має бути саме вологим, а не перетвореним на рідку багнюку.
• Кількість проходів: по кожній смузі необхідно зробити від 3 до 5 проходів. Кожен наступний прохід повинен перекривати попередню смугу на 10–15 см (перекриття швів).
• Контроль щільності: ущільнення вважається завершеним, коли після проходу машини на поверхні перестають залишатися видимі сліди від підошов чи взуття.

Дотримання цієї технології гарантує абсолютну монолітність основи під будь-які майбутні навантаження.

Підсумки та фінальний чек-лист покупця

Вибір між віброплитою та вібротрамбовкою спирається на три головні параметри: геометрію об'єкта, тип матеріалу та потрібну глибину пробивання.

Перед покупкою скористайтеся нашими рекомендаціями:

• Для укладання тротуарної плитки, бруківки, відсипання садових доріжок, заїзду під авто та роботи з піском і відсівом обирайте легку або середню прямохідну віброплиту масою 60–90 кг з баком для води та поліуретановим килимком у комплекті.
• Для будівництва фундаментів, підготовки основи під дороги, ущільнення великих шарів щебеню фракції 20–40 мм обирайте середню чи важку реверсивну віброплиту масою від 100 до 200+ кг та відцентровою силою від 20–30 кН.
• Для ущільнення ґрунту у вузьких траншеях під труби чи кабелі, трамбування суглинків, глини, приямків та зон навколо палів обирайте бензинову вібротрамбовку («віброногу») масою 65–80 кг і силою удару від 12–15 кН.

Кваліфіковані технічні фахівці інтернет-магазину ROCO допоможуть розрахувати необхідні параметри маси та відцентрової сили під ваші потреби, підберуть супутні витратні матеріали і організують швидку та безпечну доставку будівельного обладнання в будь-яке місто України.
